東風商用車車架廠自動質檢系統

東風商用車有限公司

東風商用車有限公司成立于2013年01月16日,。經營范圍包括研發,、設計,、制造,、采購,、銷售全系列商用車（包括中重型卡車及底盤,、大中型客車及底盤,、專用車,、工程車輛,、新能源卡車）、發動機,、變速箱,、零部件、機械,、鑄鍛件,、粉末冶金產品、機電設備,、工具和模具,。車架廠有3條大梁三面沖生產線，在自動質檢系統上線前,，該產線產品的質檢方式為手工抽檢,。

選型需求

對大梁所有孔進行100%漏孔及沖孔精度檢測。

產品服務及方案

根據大梁三面結構的特點,，技術人員采用4臺3D激光傳感器進行腹面和翼面掃描,，提取整根大梁（5～12m區間）的沖孔位置，再對其進行圖像分析,，得出檢測結果,。為保證檢測系統的穩定性，特設專用檢測工位,。

工件加工完畢后,，由桁車自動將工件吊到檢測工位進行檢測，檢測完成,，再由桁車自動吊至成品區或返修,、不合格品區。該檢測系統根據4個3D激光傳感器的實時掃描線及高度數據，通過動態拼接的方式生成工件三個表面的整體圖片和高度圖片,，再根據生成的圖片,，利用圖像分析處理技術，即可獲得每個沖孔的XY位置信息和半徑,，通過與工件每個沖孔的半徑及位置質量精度要求值進行比對,，就能判斷是否漏沖以及沖孔是否符合設計要求。

所有檢測結果數據實時上傳至星聯智云工業互聯網平臺,，進行實時質量統計分析,。

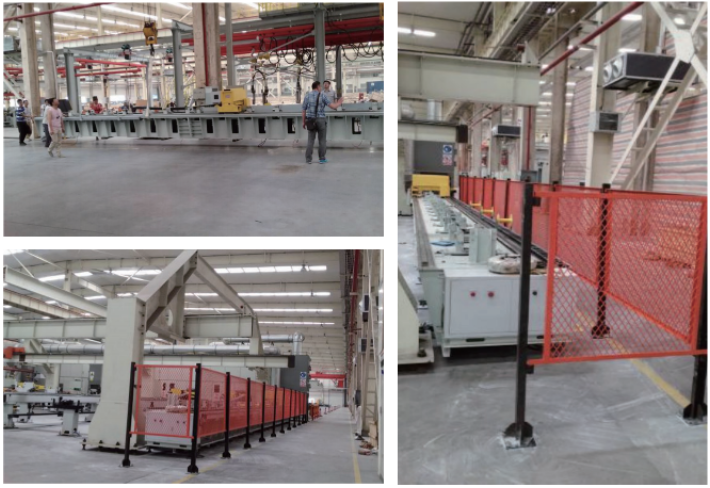

車架廠自動檢測裝置實景

聯友優勢

萬物上云

支持汽車制造領域各類工業設備、控制器,、傳感器,、儀器儀表等的接入及生產數據的采集和處理。
智能管控

多終端實時監控和管理車間生產狀態,，即時掌握生產異常情況并進行優化與改進,。
測試
應用聚合

接入類別全面、實用高效的工業APP及優質的服務商資源,，為客戶提供個性化的解決方案,。
價值創造

依托工業大數據，優化生產流程,、降低生產成本、提高生產能力,，助力制造企業轉型升級,。

效益分析

1.自動檢測系統的檢測效率比手工抽檢方式提升了近8倍；
2.實現對單個大梁所有孔位100%漏孔及沖孔精度檢測,；
3.尺寸檢測精度<0.1mm,；
4.檢測節拍：1件檢測時間<3min；
5.良品率明顯提升,，確保不良品不流至下道工序,；
6.星聯智云工業互聯網平臺對所有檢測數據及分析結果進行實時的可視化展示。
